LCD 3.5 Inch SPI Spec

Cập nhật 2 phút đọc 11/10/2026

Technical Parameter

ItemSpecification
Product Name3.5″ TFT Display Module + Capacitive Touch Panel
Display TypeNormally White, Transmissive
Resolution320 × RGB × 480 dots
Color FormatRGB565
Interface Type3-wire SPI / 4-wire SPI / MCU 8-bit Parallel / MCU 16-bit Parallel
Viewing Direction12 o’clock
LCD Driver ICILI9488 (Ilitek) / ST7796U (Sitronix)
Capacitive Touch ControllerGT911 (Goodix)
Maximum Touch Points5 Points
LCD Module Dimensions55.26 (W) × 84.52 (L) × 2.70 (T) mm
LCD + Resistive Touch Dimensions55.26 (W) × 84.52 (L) × 4.00 (T) mm
LCD + Capacitive Touch Dimensions55.26 (W) × 84.52 (L) × 4.13 (T) mm

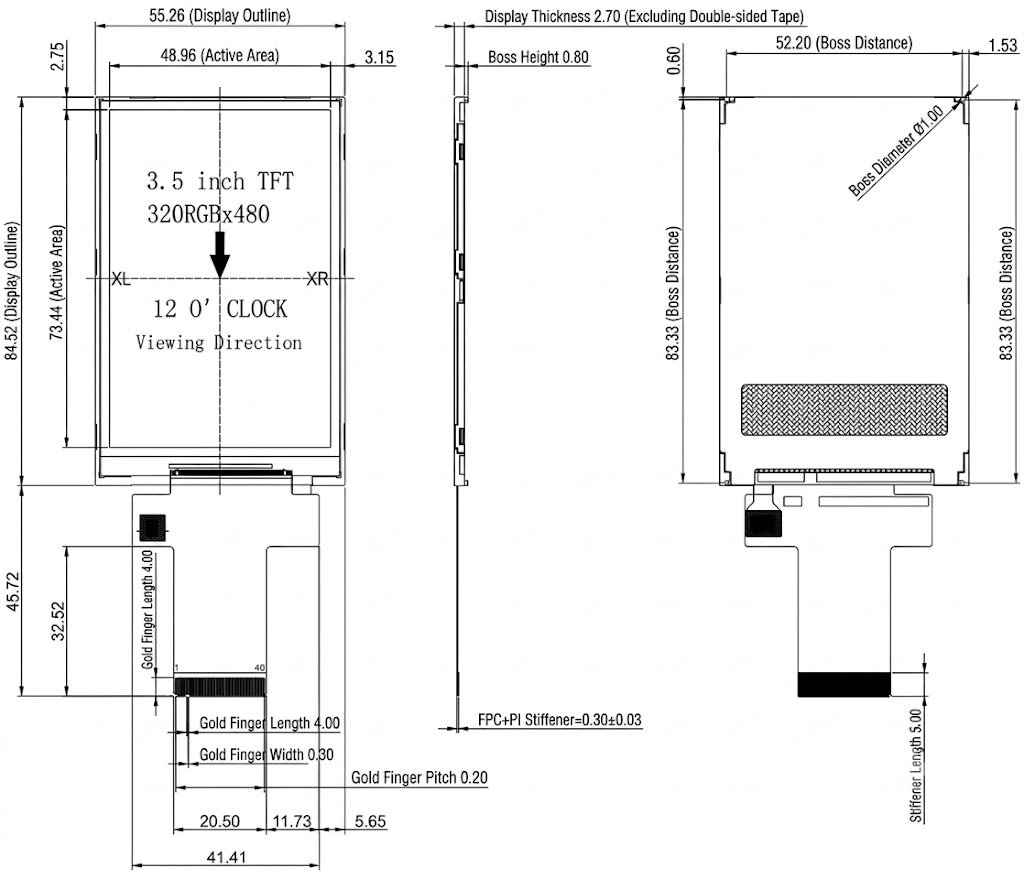

Dimension

Display only or display with resistive touch

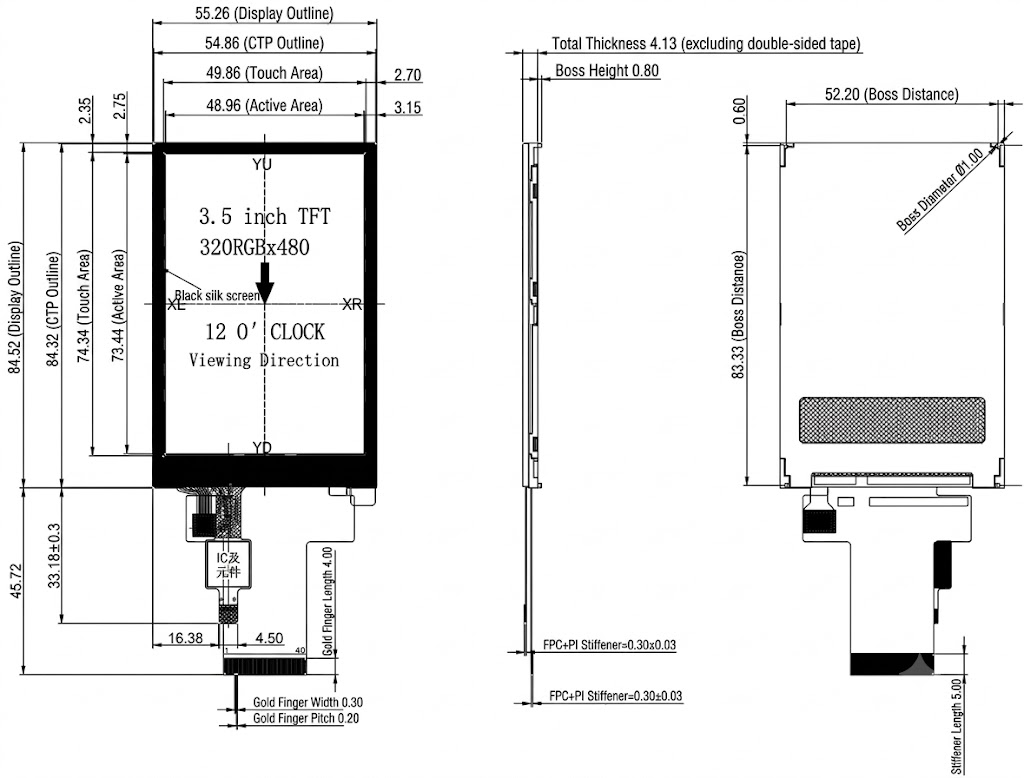

Display+ Capacitive Touch

Display Pin Definition

Pin No.Pin NameDescription
1-4NCNo connection
5GNDGround
6VDDIDisplay I/O interface power supply, 1.8V-3.3V
7VDDDisplay analog power supply, 2.8V-3.3V
8TETearing Effect synchronization signal, used for frame synchronization; leave unconnected if unused
9CSX / SPI_CSChip Select (active low)
10DCX / SPI_DCData/Command selection pin. DCX=1: Display data or register parameter. DCX=0: Command register selection.
11WRX / SPI_SCLKParallel interface: Write Enable signal. SPI interface: Serial Clock signal.
12RDXParallel interface read enable signal; connect to VDDI or GND if unused
13SPI_MOSISPI serial data input (SDI)
14SPI_MISOSPI serial data output (SDO); leave floating if unused
15RESETDisplay reset input, active low
16GNDGround
17-32DB0-DB15Data bus (16-bit parallel data lines)
33LED-ABacklight anode. Operating voltage: 3.0V-3.3V, typical 3.1V
34-36LED-KBacklight cathode. May be connected to GND through a current-limiting resistor if brightness control is not required
37GNDGround
38IM0Interface mode selection
39IM1Interface mode selection
40IM2Interface mode selection

Display + Resistive Touch Pin Definition (Resistive touch version)

Pin No.Pin NameDescription
1XL (X-)Resistive touch panel X- electrode
2YU (Y-)Resistive touch panel Y- electrode
3XR (X+)Resistive touch panel X+ electrode
4YD (Y+)Resistive touch panel Y+ electrode
5GNDGround
6VDDIDisplay I/O interface power supply, 1.8V to 3.3V
7VDDDisplay analog power supply, 2.8V to 3.3V
8TETearing Effect synchronization signal used for display refresh synchronization. Leave unconnected if unused.
9CSX / SPI_CSDisplay driver chip select, active low
10DCX / SPI_DCCommand/Data select pin. DCX=1: Display data or register parameter. DCX=0: Command register selection.
11WRX / SPI_SCLKParallel mode: Write Enable signal. SPI mode: Serial Clock (SCLK).
12RDXParallel interface Read Enable signal. Connect to VDDI or GND if unused.
13SPI_MOSISPI serial data input (SDI)
14SPI_MISOSPI serial data output (SDO). Leave floating if unused.
15RESETDisplay reset input, active low
16GNDGround
17-32DB0-DB15Parallel data bus
33LED-ABacklight anode. Operating voltage: 3.0V-3.3V, typical 3.1V
34-36LED-KBacklight cathode. Can be connected to GND via a current-limiting resistor if brightness control is not required.
37GNDGround
38IM0Interface mode selection
39IM1Interface mode selection
40IM2Interface mode selection

Capacitive Touch Panel Pin Definition

Pin No.Pin NameDescription
1VDD_3.3VCapacitive touch controller power supply (3.3V)
2RSTCapacitive touch controller reset signal
3INT_3.3VCapacitive touch controller interrupt signal
4NCNo Connection
5NCNo Connection
6SCLCapacitive touch controller I²C_SCL clock signal
7SDACapacitive touch controller I²C_SDA data signal
8GNDGround
